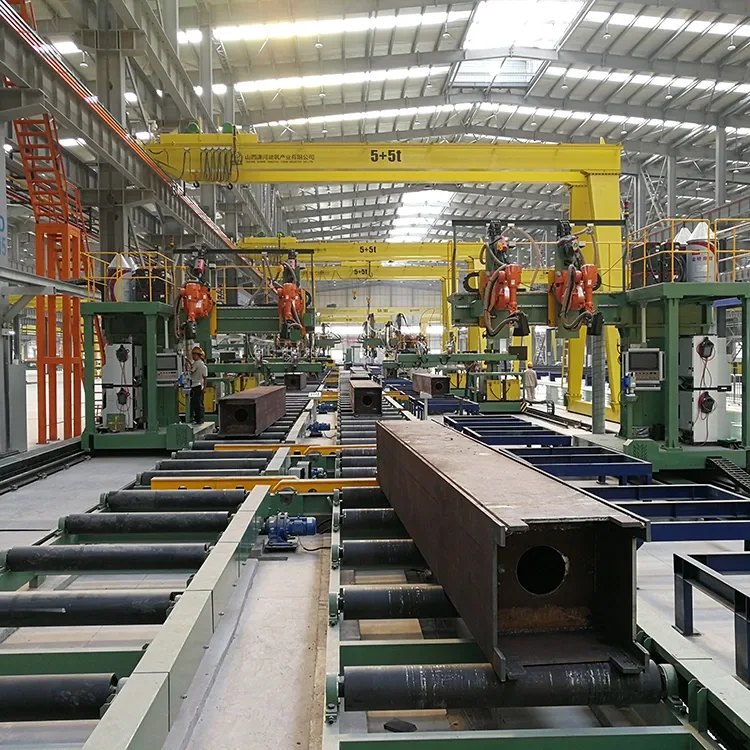

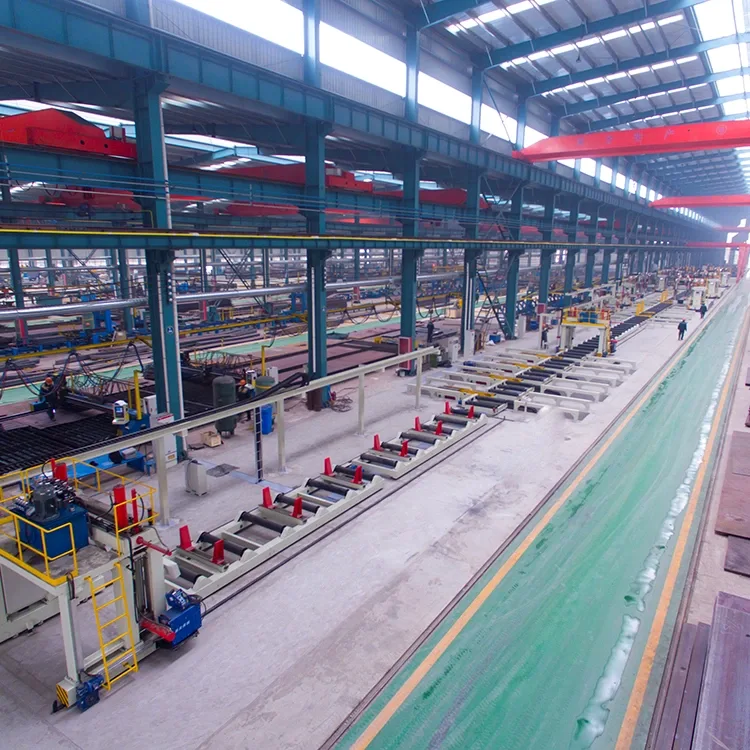

박스 열 용접 라인

Jinfeng Weldcut은 Box 열 용접 라인에 1 년 보증을 제공합니다. Thebox Column Productions의 주요 전기 요소는 세계적으로 유명한 브랜드에서 선택되어 사용자가 중국에서 장거리에서 멀리 떨어져 있지 않고도 지역에서 부품을 찾을 수 있습니다. X15 AutomaticBox 열 용접 라인은 다양한 산업의 최종 사용자의 생산성을 높이기 위해 가장 진보되고 높은 자동화 생산 라인입니다.

명세서

기능 및 응용 프로그램

1. X15 Box 열 용접 라인은 더 적은 작업자와 작은 크레인이있는 용접 상자 열 열을 생성하기위한 높은 자동화 생산 라인입니다.

2. 라인은 MES 시스템과 완전히 통합되어 상단 컴퓨터와 제어 시스템 간의 실시간 통신을 완료하고 장비의 데이터 수집을 완료하고 수집 된 모든 데이터를 Factory MES 시스템 (또는 중앙 중앙화 제어 시스템)에 업로드하고 정보 전송의 적시성과 효과를 보장합니다.

3. 설계 및 보호는 관련 국가 표준 및 환경 보호의 요구 사항을 충족해야합니다. 장비 안전 및 보호 장치는 관련 산업 표준을 충족해야합니다.

4.이 박스 컬럼 용접 라인은 철강 건축 및 철강 구조물, 용접 상자 열, 고층 건물 및 철강 구조 또는 교량 등에 널리 사용됩니다.

5. 용접 장비의 유연한 설계를 통해 용접 전원의 모든 브랜드를 지원할 수 있습니다.

6. CE, ECA 인증이 제공됩니다.

7.이 라인은 도구 나 장비를 변경하지 않고도 광 의무 빔에서 매우 헤비 듀티 빔으로 생산을 제공합니다.

8. 조립에서 끝을 향한 전체 처리까지의 전체 처리는 시작 부분의 하중 및 결국 언로드를 제외한 크레인이 필요하지 않으므로 크레인 사용의 위험이 크게 줄어 듭니다.

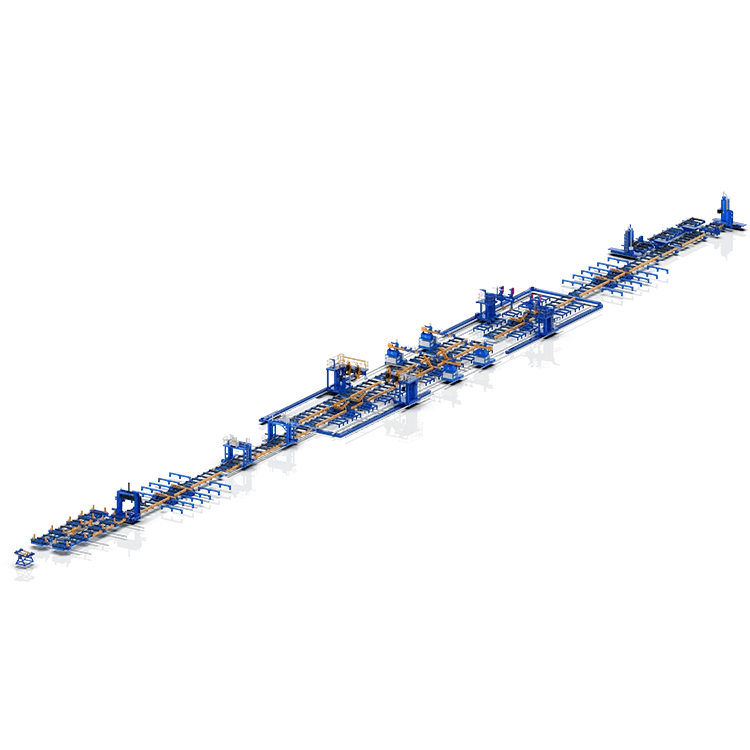

용접 된 박스 빔을 생산하기 위해 전체 생산 라인을 설립하기위한 기계 및 장비 목록 :

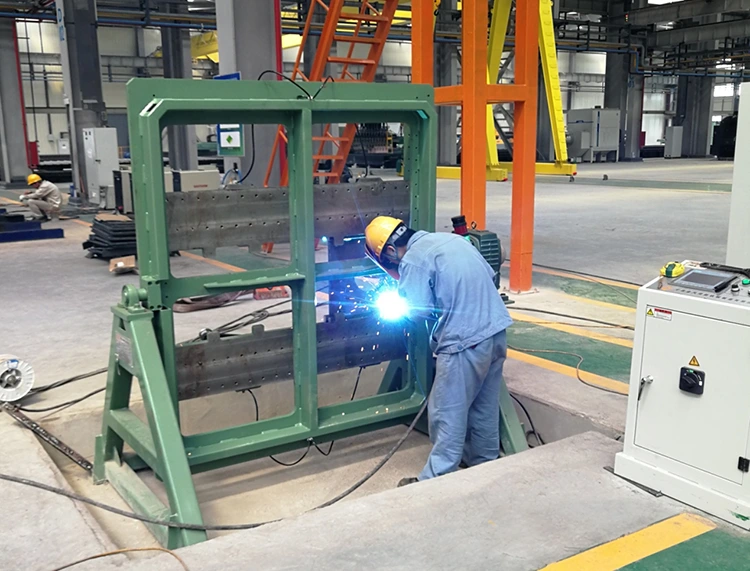

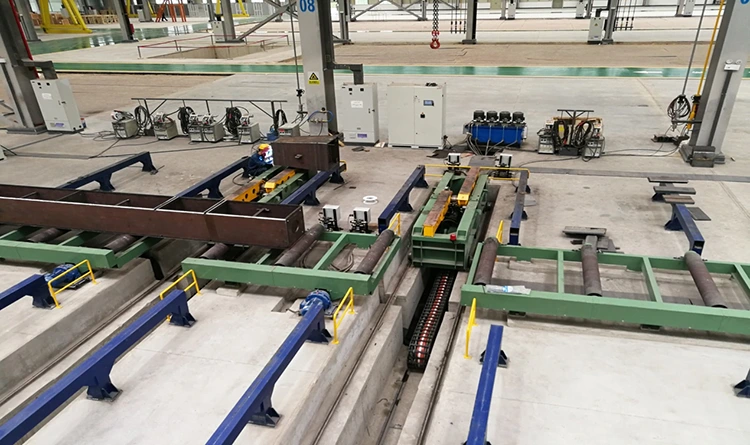

1- 배플 조립 기계

이 기계는 Box 열의 내부 공동에서 강화 리브 플레이트의 어셈블리 및 포지셔닝 용접을위한 특수 장비입니다. 노동 강도를 줄이고 업무 효율성을 향상시키기 위해 Box 열 공작물을 생산하는 철강 구조 기업의 선호되는 제품입니다.

2- 상자 열 조립 기계

Box Column Assembly Machine은 Box Column (열) 생산을위한 주요 장비이며 주로 Box Column (열) 공작물의 어셈블리를 완성합니다. 이 기계는 철강 구조 기업이 박스 거더를 생산하는 데 필요한 장비 중 하나입니다.

U 유형 조립을위한 하나의 기계.

하나의 기계는 박스 유형 조립입니다.

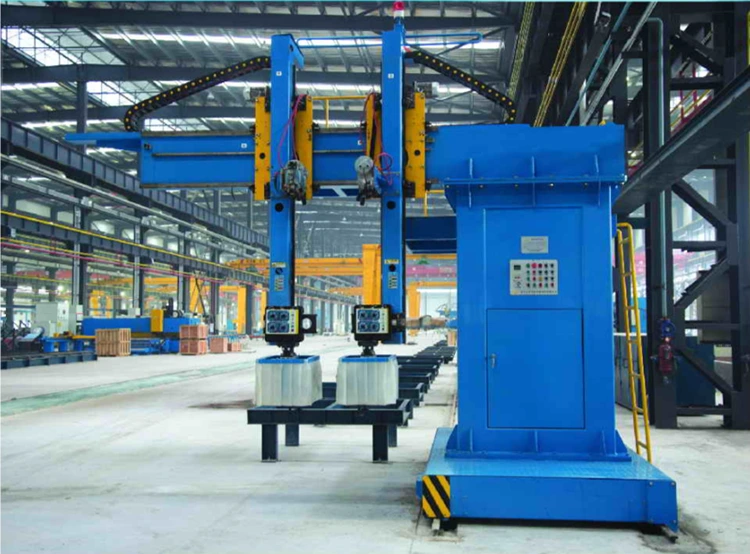

3- 전기 슬래그 용접 기계

XZHB15 캔틸레버 전기 슬래그 용접 기계는 철강 구조 산업을 위해 Jinfeng Welding and Cutting Company에서 발사 한 우수한 제품입니다. 용접 상자 열을 위해 특별히 설계된 특수 용접 장비입니다. 박스 컬럼 제작 동안 충분한 강성 및 비틀림 저항을 보장하기 위해 배플 (즉, 더 단단한 플레이트)은 일반적으로 상자 열 내부에서 용접됩니다. 이 기계는 박스 칼럼의 외부 플레이트와 내부 배플 사이의 용접을 용접하는 특수 장비입니다.

4- CO2/MAG 후면 용접기

XQHB15L 시리즈 박스 칼럼 캔틸레버 가스 차폐 용접 기계는 박스 칼럼 (칼럼)을 뒷받침하고 백킹 후 충전 용접을 위해 특별히 설계된 특수 용접 장비로, 시장 수요와 철강 구조 장비 개발에 대한 수년간의 경험을 바탕으로 우리 회사가 시작합니다.

5- CO2/MAG 충전 용접 기계

XQHB15 시리즈 박스 칼럼 캔틸레버 가스 차폐 용접 기계는 상자 칼럼 (칼럼)의 지원을 위해 특별히 설계된 특수 용접 장비로, 스틸 구조 장비 개발에 대한 시장 수요와 수년간의 경험을 바탕으로 회사가 시작하는 후원 후 용접 후 용접을 채우기 위해 특별히 설계되었습니다.

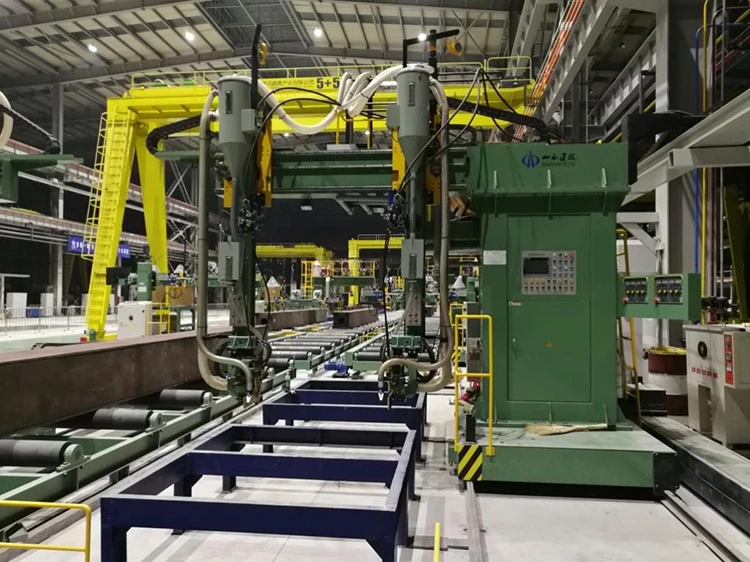

6- 침수 된 아크 용접 기계

XMHB15 박스 거더 캔틸레버 수중 아크 용접 기계는 철강 구조 산업을 위해 Jinfeng Welting and Cutting Company에서 시작한 우수한 제품입니다. 대형 및 중간 크기의 상자 열 (열)을 용접하도록 특별히 설계된 특수 용접 장비입니다. 수년에 걸쳐 지속적인 최적화와 개선 후에 성능이 더욱 완벽 해졌습니다.

7- 엔드 페이스 밀링 머신

경제 건설, 건설, 교량 및 기타 산업의 급속한 발전으로 철강 구조 공학의 품질에 대한 엄격한 요구 사항이 높아지고 있습니다. H- 빔, 박스 칼럼 및 컬럼, 가늘고 부분의 엉덩이 조인트, 공작물의 끝면 처리는 필수 과정이되었습니다. 엔드 페이스 프로세싱은 공작물의 품질을 크게 향상시킬뿐만 아니라 현장 설치 및 시공 오류를 줄이며 건설 기간을 단축하며 현장 건설 효율성을 향상시킵니다. 또한 철강 구조 기업에 더 나은 경제적 이점을 제공합니다. 철강 구조 기업의 실제 가공 상황에 따르면, 우리 회사는 국제적으로 유사한 제품의 이점을 흡수하고 있으며 시장 수요를 충족시키기 위해 적시에 신제품을 출시했습니다. 철강 구조 산업에 사용될뿐만 아니라 교량, 전력, 석유, 석유 화학 및 기타 기계 제조 산업에서 널리 사용되는 일반 장비로도 사용될 수 있습니다.

8- 빔 플리퍼 180 ° 전복

모바일 180 °의 유압 빔 오리발의 두 조각은 한쪽에 용접 된 작업 조각의 턴 오버에 사용됩니다. 작업 할 때 롤러 테이블이나 작업 피스 랙에서 공작물을 들어 올리면 리더러는 두 빔 플리퍼를 동기로 이동하여 공작물을 롤러 테이블 또는 작업 피스 랙의 측면으로 이동시킨 다음 두 개의 유압 실린더가 동기식으로 회전하기 위해 두 개의 팔을 구동하여 작업 조각을 롤러 테이블의 중간으로 이동 한 후 작업 조각을 운송합니다.

실제 상황에 따르면, 짧은 빔을 뒤집기 위해 두 조각을 그룹으로 별도로 사용할 수 있습니다. 동시에, 긴 빔의 전복을 위해 4 개의 조각을 하나의 그룹으로 결합 할 수 있습니다. 높은 유연성과 효율성.

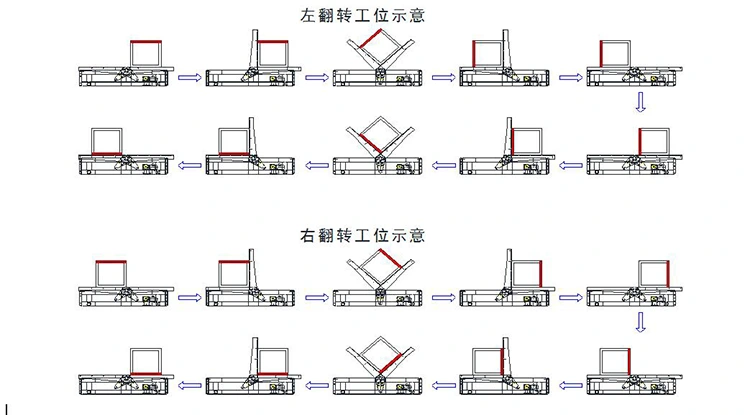

빔 플리퍼의 작동 흐름도 :

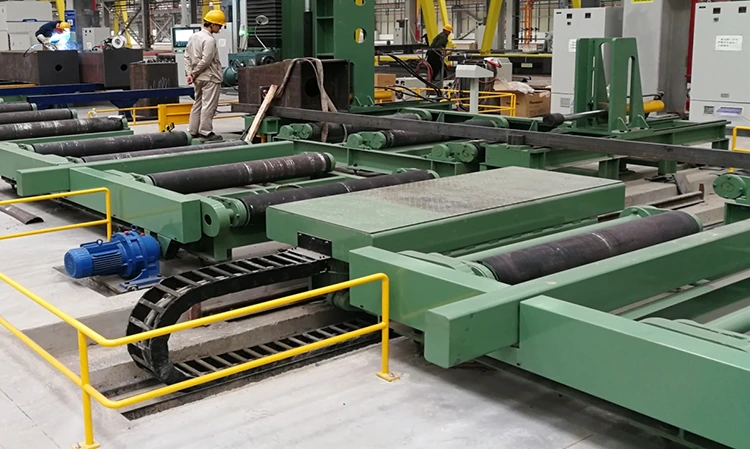

9- 스틸 카트

이 장비는 주로 생산 공정과 조정하여 공작물을 운송 롤러 테이블 또는 기타 장비에서 처리 할 장비로 이동시키는 데 사용됩니다. 스틸 카트에는 주로 걷기와 리프팅의 두 가지 액션 기능이 있습니다. 공작물의 변위는 조작 및 제어를 통해 완료 될 수 있습니다. 장비에는 간단한 구조, 편리한 작동 및 안정적인 작동이 있습니다. 이 기계는 최대 30 톤의 하중 디자인을 채택합니다.

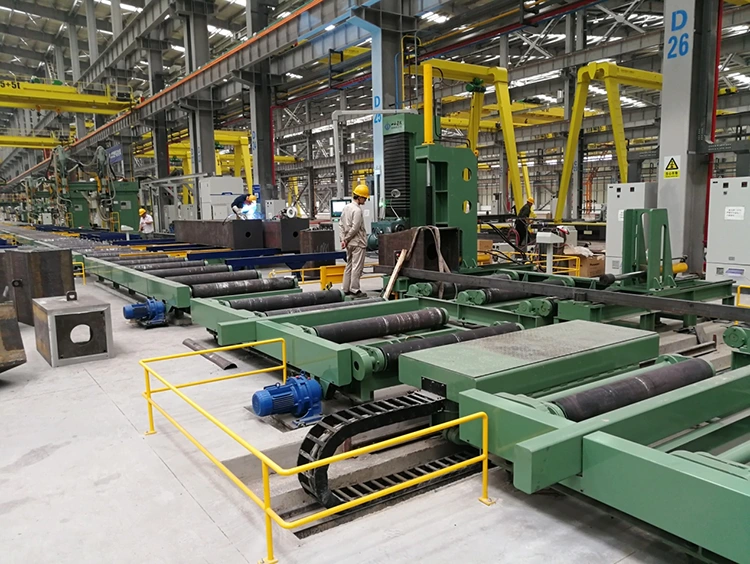

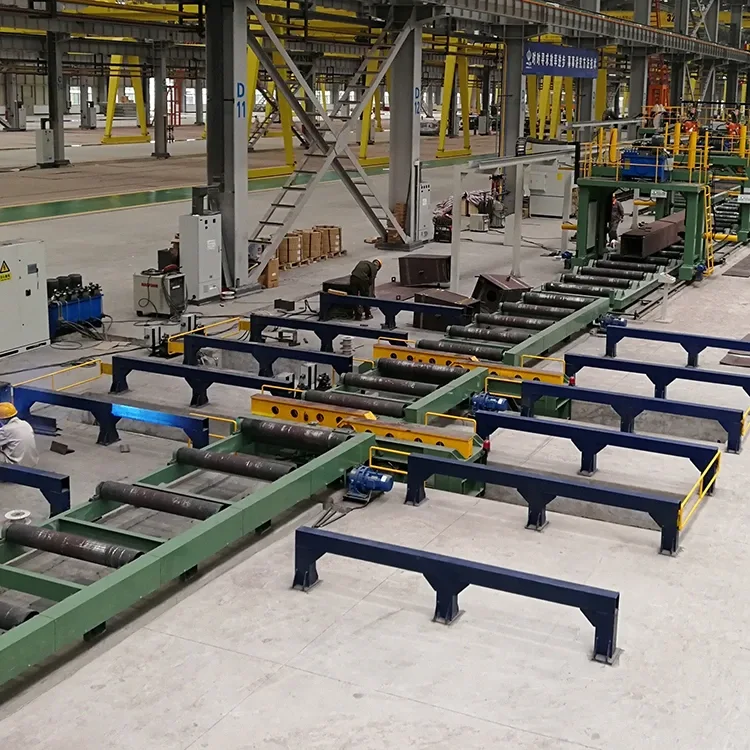

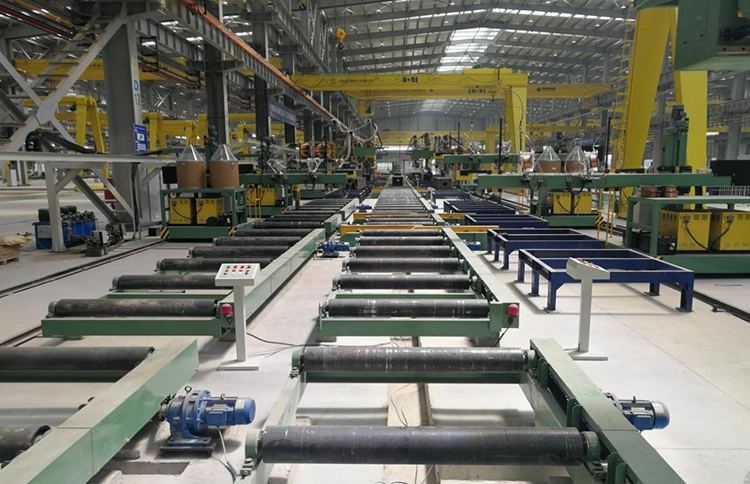

10- 롤러 테이블

주로 박스 열 어셈블리에서 용접 완료, 끝면에 이르기까지 워크 피스를 전달하는 데 사용됩니다.

스틸 플레이트에서 용접 상자 열을 생산하는 방법?

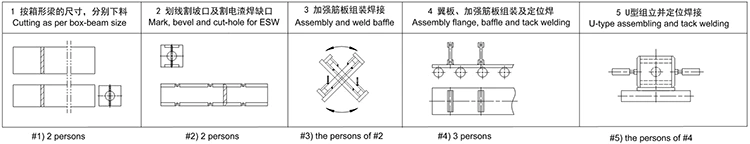

다음은 플레이트에서 H 빔 및 최종 검사까지 생산의 생산 흐름도입니다.

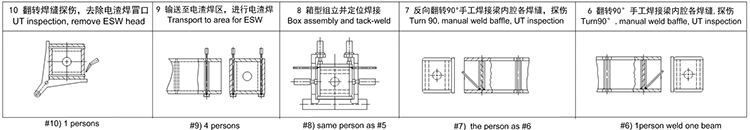

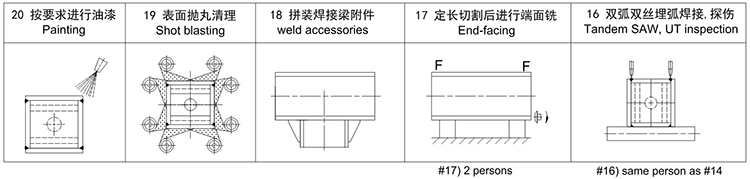

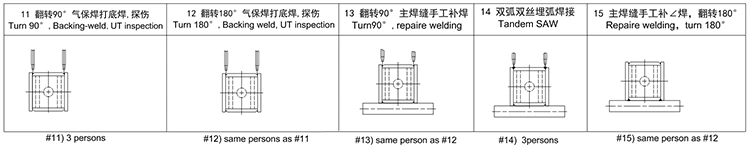

생산 흐름도
