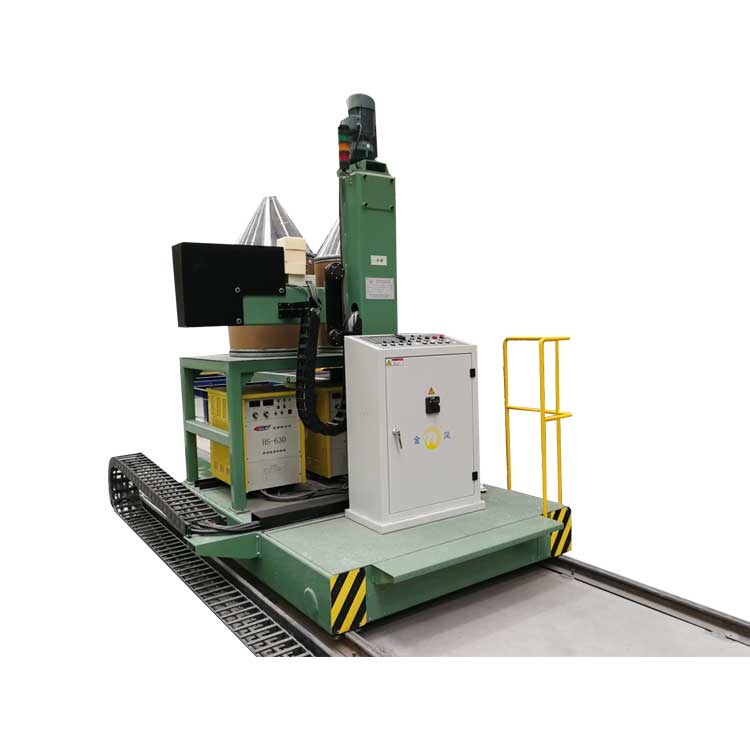

박스빔 Esw 일렉트로슬래그 용접기

JINFENG WELDCUT은 1년 보증을 제공합니다.박스빔 ESW 일렉트로슬래그 용접기. 박스빔 생산 라인의 주요 전기 요소는 세계적으로 유명한 브랜드에서 선택되므로 사용자가 중국에서 멀리 떨어져 있지 않고도 현지에서 부품을 쉽게 찾을 수 있습니다.박스빔 ESW 일렉트로슬래그 용접기철강구조물, 철강건축물, 초고층건축물 등 최종 사용자의 생산성을 향상시키는 최첨단 고효율 장비입니다.

구조 보기

명세서

아니요.	모델	XZHB15	XZM2016
1	박스빔 폭	□300~□1500mm	300~2000mm
2	박스빔 높이	□300~□1500mm	300~1600mm
3	박스빔 길이	6000~15000  mm	4000~15000mm
4	레일 길이	17000mm(동일한 레일을 공유하는 2대의 기계)	20000mm
5	레일 스팬	1400mm	3500mm
6	대들보 드는 속도	1380mm/분	1600mm
7	종방향 이동 속도	800~4500mm/분	800~4500mm/분
8	용접 형태	와이어 소모품 유형, 노즐 소모품 유형	와이어 소모품 유형, 노즐 소모품 유형
9	드라이브 모드	듀얼 드라이브
10	제어 방식	가변 주파수 무단 속도 조절

기능 및 응용

박스빔 ESW 일렉트로슬래그 용접기철강구조산업을 위해 Jinfeng Welding and Cutting Company에서 출시한 우수한 제품입니다. 용접박스빔용으로 특별히 설계된 특수용접장비입니다. 박스빔 제작 중 충분한 강성과 비틀림 저항을 보장하기 위해 일반적으로 배플(즉, 더 단단한 플레이트)이 박스빔 내부에 용접됩니다. 이 기계는 박스빔의 외부 플레이트와 내부 배플 사이의 용접을 용접하는 특수 장비입니다. 장비에는 다음과 같은 장점이 있습니다.

1.1. 두 세트의 일렉트로슬래그 용접 시스템이 장착되어 동일한 칸막이 판의 두 용접을 동시에 용접할 수 있습니다.

1.2. 기계 이동 속도는 고속과 저속으로 구분되어 일렉트로슬래그 용접 구멍의 빠르고 정확한 위치 지정에 도움이 됩니다.
1.3. 캔틸레버 빔은 전체 리프팅 및 하강에 사용되며 기둥과의 접촉 부분에 유연하고 안정적인 수직 가이드 메커니즘이 있습니다.
크로스 슬라이더 메커니즘은 일렉트로슬래그 용접 중에 용접 건의 위치를 ​​조정하여 용접 편차를 방지할 수 있습니다.
1.5. 높은 수준의 자동화, 안정적인 작동, 간단한 구조, 편리한 작동 및 유지 관리.

사용자 공장에 설치된 박스빔 ESW 일렉트로슬래그 용접기

강판으로 용접된 박스빔을 생산하는 방법은 무엇입니까?

다음은 판재부터 H빔까지의 생산과 최종검사에 대한 생산흐름도이다.
생산 흐름도
