다이어프램 조립 기계

JINFENG WELDCUT은 1년 보증을 제공합니다.다이어프램 조립 기계. 박스빔 생산 라인의 주요 전기 요소는 세계적으로 유명한 브랜드에서 선택되므로 사용자가 중국에서 멀리 떨어져 있지 않고도 현지에서 부품을 쉽게 찾을 수 있습니다. XJZ15다이어프램 조립 기계철강구조물, 철강건축물, 초고층건축물 등 최종 사용자의 생산성을 향상시키는 최첨단 고효율 장비입니다.

구조 보기

명세서

모델	XJZ12	XJZ15
박스빔 크기	300-1200mm	300-1500mm
판 두께	10-60mm	10-60mm
공기압	0.4~0.8Mpa	0.4~0.8Mpa
회전 속도	1r/분	1r/분

기능 및 응용

XJZ15다이어프램 조립 기계다음과 같은 장점이 있습니다.
1.1 베이스와 전면 및 후면 지지 프레임은 사각 튜브로 접합되어 있으며 강도가 좋고 외관이 아름답습니다.
1.2. 베이스와 전면 및 후면 지지 프레임은 전체적으로 용접 및 가공되어 강도와 정밀도가 높습니다.
1.3. 주 기계의 클램핑 장치는 작동 및 조정이 쉬운 공압 모드를 채택합니다.
1.4. 호스트의 조정 장치는 공작물의 크기에 따라 유연하게 조정할 수 있습니다.

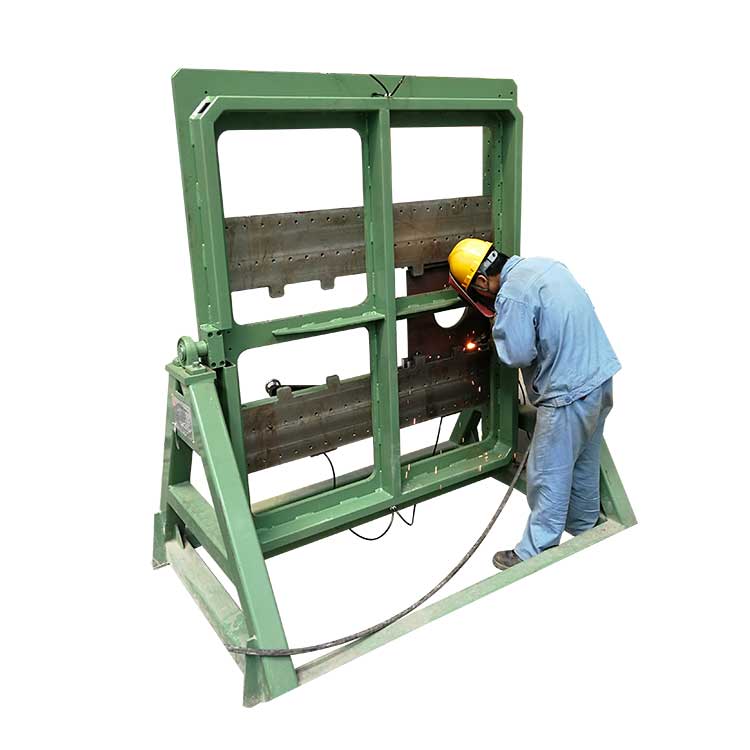

XJZ15 다이어프램 조립 기계

이 기계는 박스 빔의 내부 공동에 보강 리브 플레이트의 조립 및 위치 용접을 위한 특수 장비입니다. 노동 강도를 줄이고 작업 효율성을 높이기 위해 박스 빔 공작물을 생산하는 철강 구조 기업이 선호하는 제품입니다.

강판으로 용접된 박스빔을 생산하는 방법은 무엇입니까?

다음은 판재부터 H빔까지의 생산과 최종검사에 대한 생산흐름도입니다.
생산 흐름도


사용자 공장에 설치된 다이어프램 조립 기계
