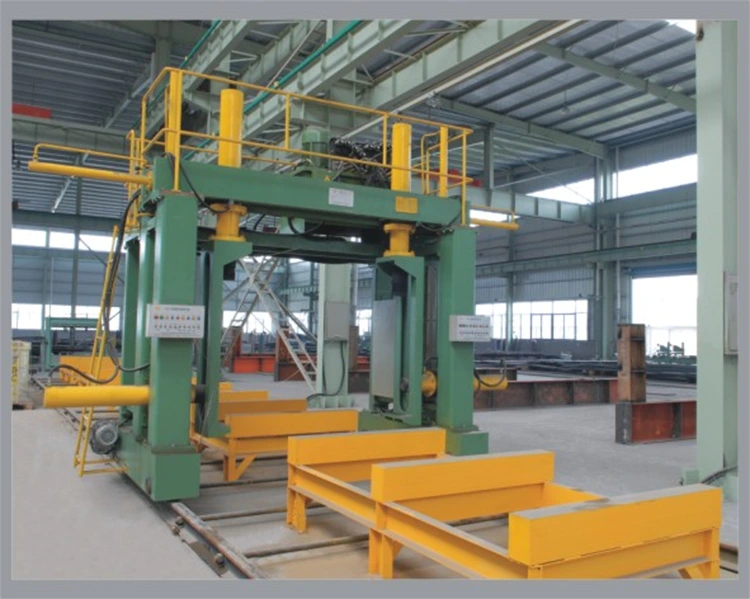

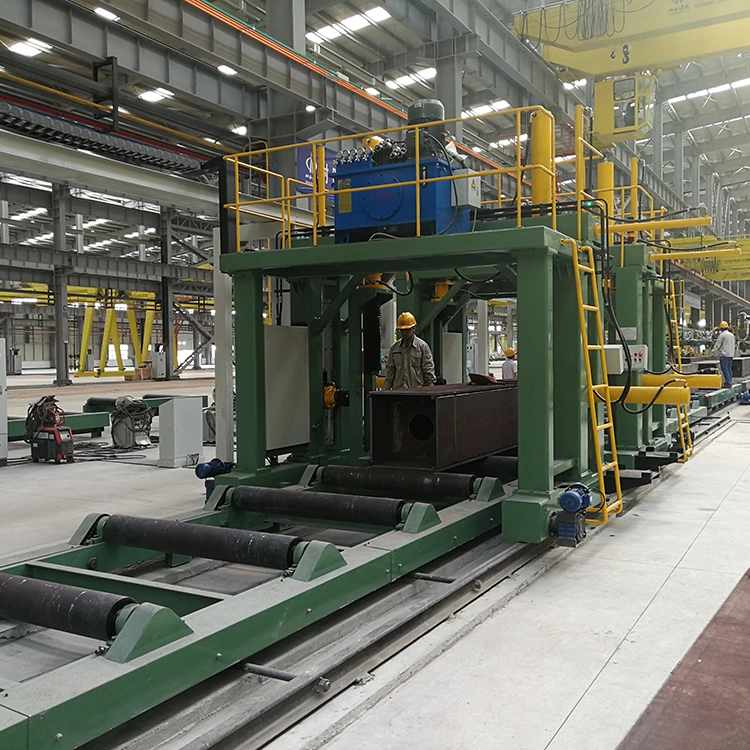

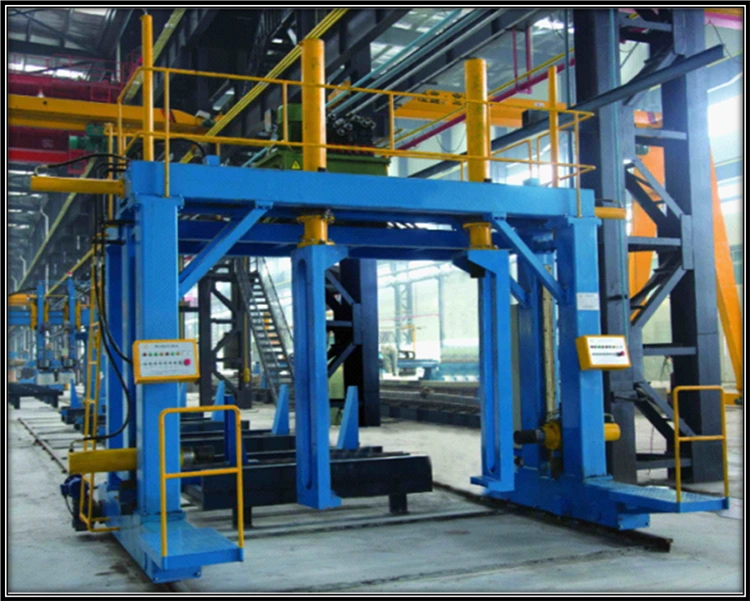

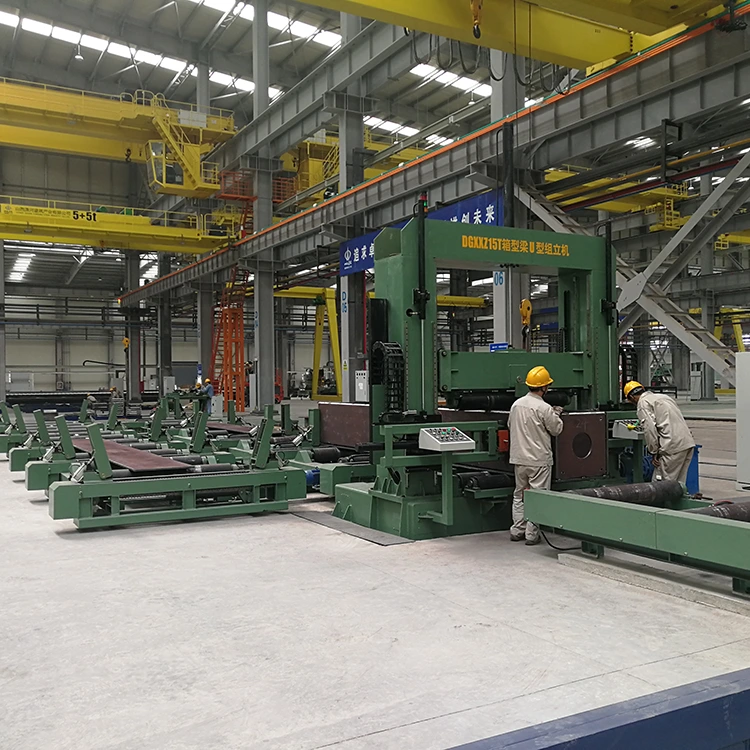

박스 열 조립 기계

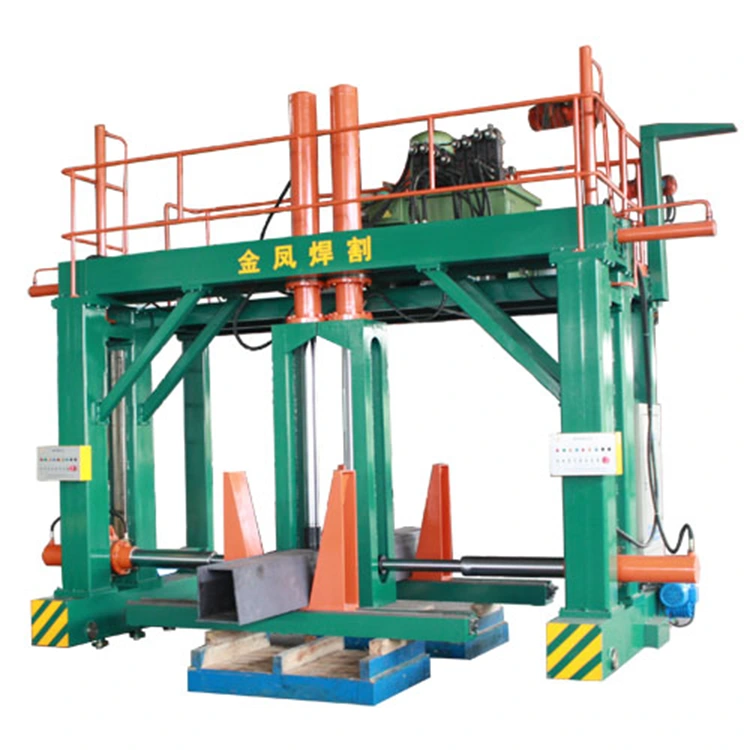

XXZ15 Box Column 조립 기계는 저렴한 가격을 가진 XXZ15 Box Column 조립 기계의 전문 중국 제조업체이자 공급 업체 인 Jinfeng Weldcut에서 제조하는 박스 칼럼을 생산하기위한 고성능 장비입니다. XXZ15 Box Column 조립 기계는 박스 열 생산에 필요한 u 모양과 박스 모양으로 플레이트를 조립하는 데 더 많은 안전성과 높은 효율을 제공합니다.

모델:XXZ15

문의 보내기

제품 설명

Jinfeng Weldcut는 XXZ15 Box 열 조립 기계에 대한 1 년 보증을 제공합니다. Box 열 생산 라인의 주요 전기 요소는 세계적으로 유명한 브랜드에서 선택되어 사용자가 중국에서 장거리에서 멀리 떨어져 있지 않고도 지역에서 부품을 찾을 수 있습니다. XXZ15 Box Column 조립 기계는 강철 구조, 철강 건축 및 고도로 건물의 최종 사용자의 생산성을 높이기위한 가장 진보되고 고효율 장비입니다.

명세서

1	박스 열 너비	□ 300 ° □ 1500 mm
2	박스 열 높이	□ 300 ° □ 1500 mm
3	박스 열 길이	6000 ～ 15000 mm
4	레일 길이	19000mm
5	철도 범위	2500mm
6	메인 기계 이동 속도	0.5 ~ le
7	유압 시스템의 작동 압력	12 MPa
8	측면 실린더의 최대 압력	15T × 2
9	상부 실린더의 최대 압력	21T × 2
10	드라이브 모드	양면 가변 주파수 드라이브

기능 및 응용 프로그램

XXZ15 박스 열 조립 머신에는 다음과 같은 장점이 있습니다.

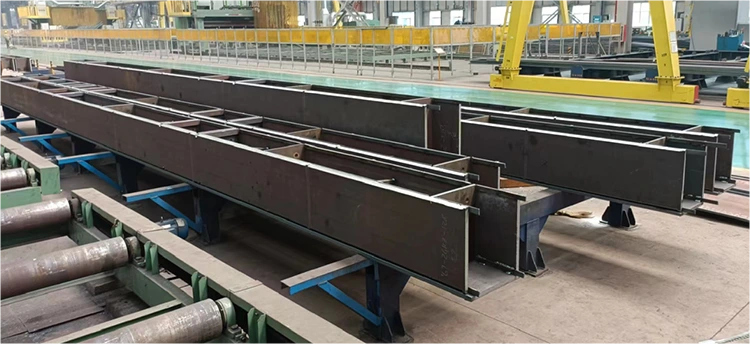

박스 열 (열)은 "U"모양의 빔과 스팟 용접 및 형성된 덮개 플레이트로 구성됩니다. 어셈블리 중에는 공작물이 고정되어 있고, 메인 기계는 섹션에서 움직이며, 클램핑 어셈블리 모드는 필요에 따라 배치됩니다.

먼저, 어셈블리 머신의 볼 수있는 롤러 테이블에 용접 된 "U 자형"스팟을 들어 올리거나 이전 "U 자형"어셈블리 스테이션 에서이 스테이션으로 전송하십시오. 그런 다음 도면 요구 사항에 따라 상단 커버 플레이트를 "U 자형"으로 들어 올려 호스트 측 프레스 장치 및 상단 프레스 장치로 사용하십시오. 상단 커버 플레이트를 눌러 용접하여 전체 공작물의 조립을 완료하십시오. 공작물 세그먼트 길이의 조립은 호스트 기계의 이동 위치에 의해 달성된다. 조립 된 공작물은 추가 처리를 위해 전달 롤러 테이블로 다음 프로세스로 전송됩니다.

(수동 CO2 MIG 용접기는 사용자가 제공합니다. 수동 용접기는 판매자/공급 업체의 공급 범위에 있지 않습니다)
