빔 플리퍼 1

빔 플리퍼

Beam Flippers는 라인의 고성능 장비로 박스 빔을 생산하는 고성능 장비이며, 저렴한 가격의 전문 중국 제조업체이자 빔 플리퍼 공급 업체 인 Jinfeng Weldcut가 제조합니다. 빔 플리퍼는 빔을 움직이고 박스 빔 생산의 빔을 뒤집는 데 더 많은 안전성과 고효율을 제공합니다.
Jinfeng Weldcut은 빔 플리퍼에 대한 1 년 보증을 제공합니다. 박스 빔 생산 라인의 주요 전기 요소는 세계적으로 유명한 브랜드에서 선택하여 사용자가 중국에서 장거리에서 멀리 떨어져 있지 않고도 지역에서 부품을 찾을 수 있도록 더 편리합니다. 빔 플리퍼는 강철 구조물, 철강 건축 및 높은 건물의 최종 사용자의 생산성을 높이기 위해 가장 진보되고 고효율 장비입니다.

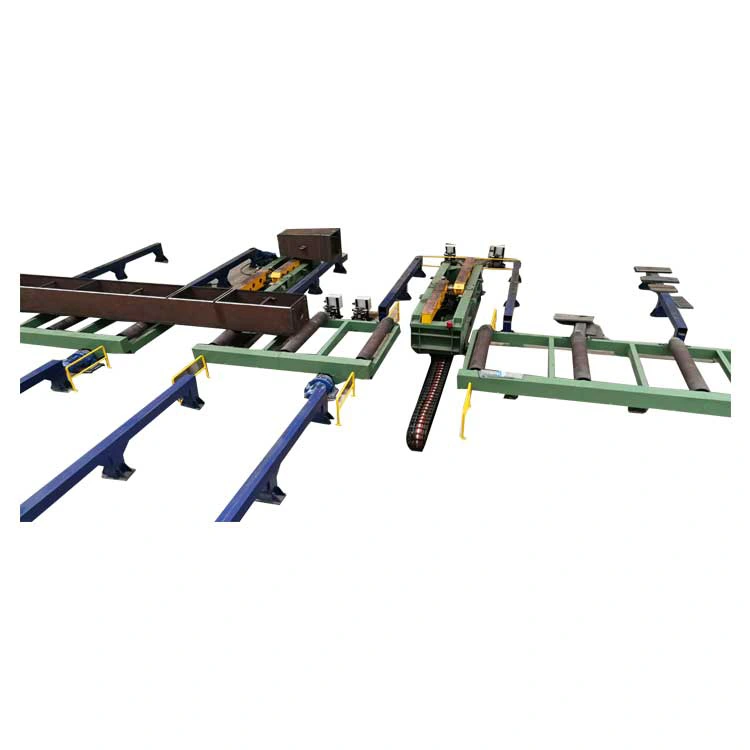

구조보기

장비 사용

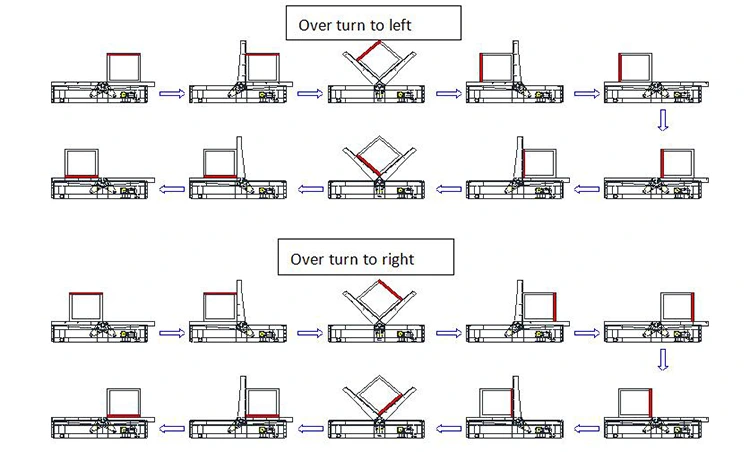

이동식 180 ° 유압 빔 플리퍼의 2 개의 PC가 각 세트에 제공되며, 주로 한쪽에 용접 후 오버닝 워크 피스에 사용됩니다. 작업 할 때는 공작물을 롤러 테이블이나 공작물 랙에서 멀리 들어 올리면 리더러는 두 개의 전복 브래킷을 동기로 움직여 롤러 테이블 또는 공작물 랙의 측면으로 공작물을 움직입니다. 그런 다음 두 개의 유압 실린더가 두 개의 L 자형 암을 구동하여 동기식으로 회전합니다. 공작물을 뒤집은 후 롤러 테이블 또는 공작물 랙의 중간으로 이동 한 다음 공작물을 다음 공정으로 전송하거나 용접됩니다.

주요 기술 매개 변수

성능 특성

장비는 주 기계, 유압 시스템 및 전기 제어 시스템으로 구성됩니다. 두 개의 빔 플리퍼 그룹이 동시에 뒤집히고 움직이는 데 사용됩니다. 두 빔 플리퍼의 플리핑 공정은 틸팅 공정 동안 각 전복 암의 동기 회전을 보장하기 위해 고급 유압 동기화 밸브에 의해 제어됩니다. 공작물의 90 ° 회전율을 달성하기 위해 공작물의 회전율을 수동으로 제어합니다.
3.2 각 빔 플리퍼는 표준 유압 엔지니어링 실린더 세트를 사용하여 "L"타입 회전 팔을 회전시켜 공작물을 뒤집을 수 있습니다. 회전율 브래킷에 속도 감소기와 보행 휠이 배열되어 회전율 브래킷이 움직이는 기능을 가질 수 있습니다.
3.3 장비는 유압식으로 구동되어야하며 기계적으로 구동되는 전복 기계에 비해 충격 저항, 안정적인 전복 및 저장 속도의 특성을 갖습니다. 공작물을 90 ℃로 뒤집는 데 사용될뿐만 아니라 다른 스테이션 사이를 이동하기 위해 들어 올릴 수도 있습니다. 기존 체인 회전기 기계와 비교할 때 작업장이 닫히지 않고 공작물의 리프팅 및 운송을 용이하게하고 전체 치수, 특히 높이 치수가 크게 줄어들고 작동은 안전하고 신뢰할 수 있습니다. 두 세트의 링크 제어 세트의 한 그룹, 작동하기 쉽고 안전하며 신뢰할 수 있습니다.

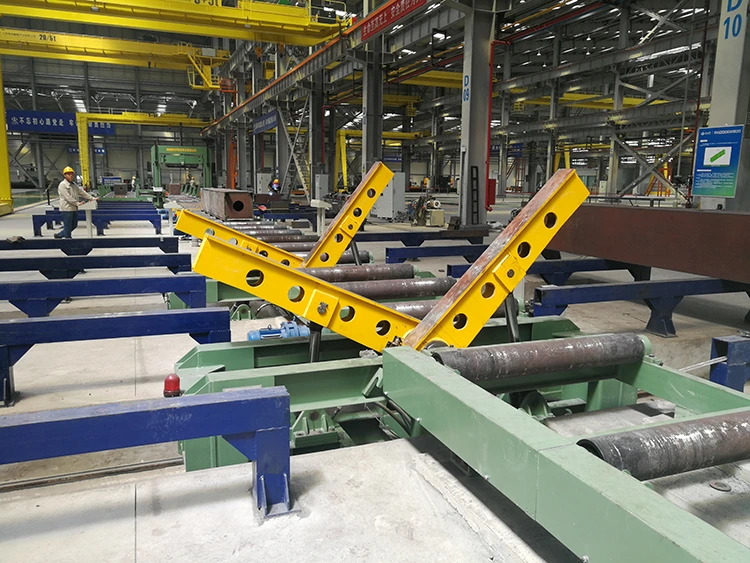

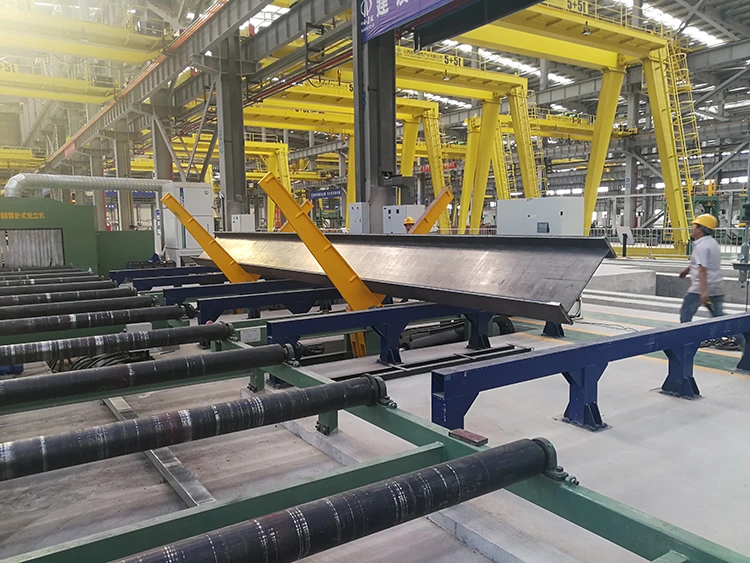

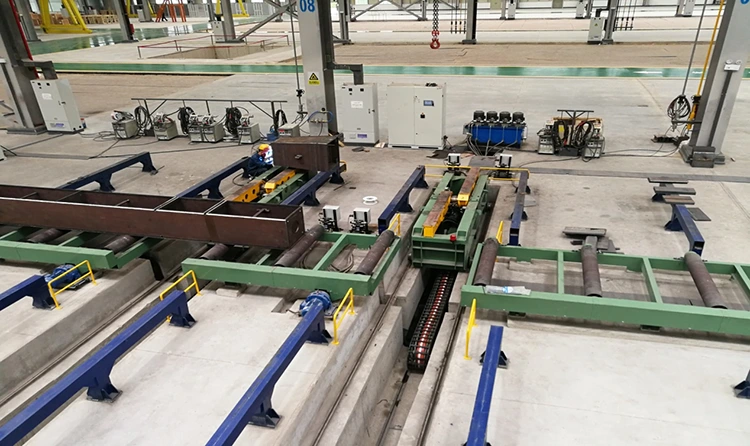

사용자 공장에 설치된 빔 플리퍼
