1 시간 빔 용접 라인에서 2-1-7 3

Jinfeng Weldcut By By Jinfeng Weldcut에서 제조 한 모든 3-in 1 h 빔 용접 라인은 12 개월 보증이 있으며, 이는 강철 구조, 교량, 건설에서 최종 사용자의 생산성을 높이는 최고의 효율성 기계입니다.

명세서

기능 및 응용 프로그램

3-in 1 H 빔 용접 라인은 용접 후 H 빔, T- 빔 어셈블리, 용접 및 플랜지 변형 직접 조합의 결합 된 기능을 갖습니다. 따라서 빔과 빔 생산은 정확하고 빠르게 실현 될 수 있으며, 간단한 운영, 노동 비용이 적고 작은 덮개 영역의 다음과 같은 장점이 있습니다.

이 라인은 용접 할 구조적 강판 두께에 따라 선택할 수있는 두 가지 선택적인 용접 프로세스가 있습니다.

옵션 A : 증착 속도가 일반 단일 아크 단일 와이어 침수 아크 용접보다 40% 더 높은 단일 아크 트윈 와이어 용접, SOT는 두께가 20mm 미만인 구조 스틸 두께에 특히 적합합니다.

옵션 B : 단일 아크 단일 와이어 용접. 플레이트 두께 용접의 더 큰 범위에 적합합니다.

세부

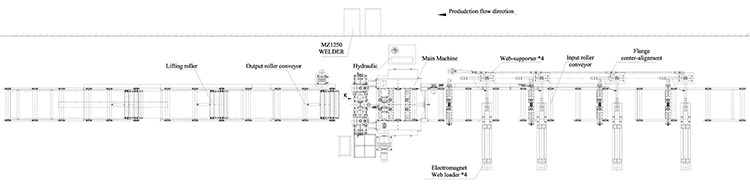

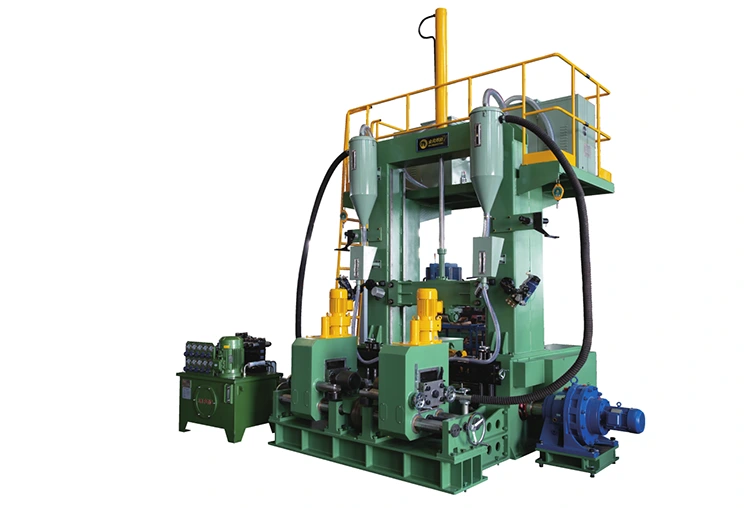

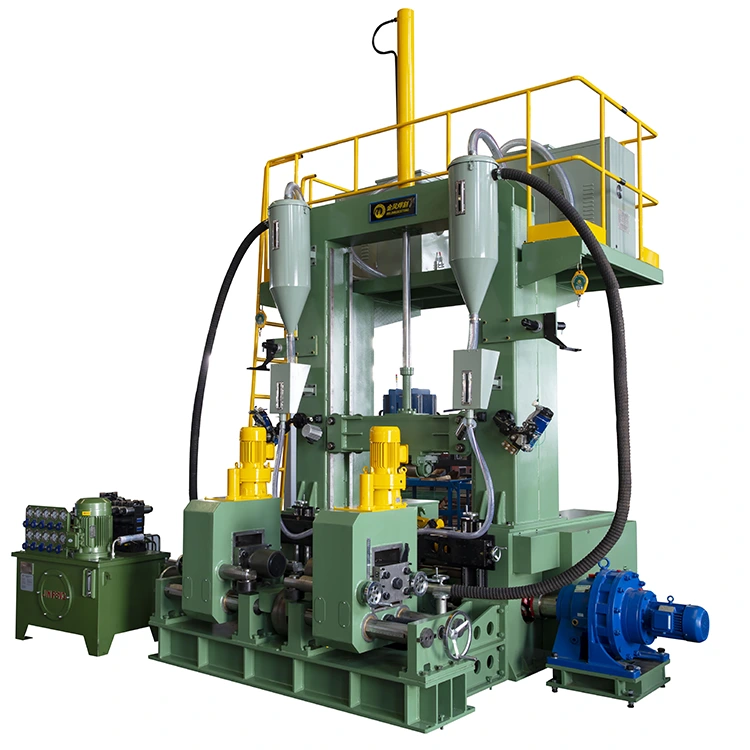

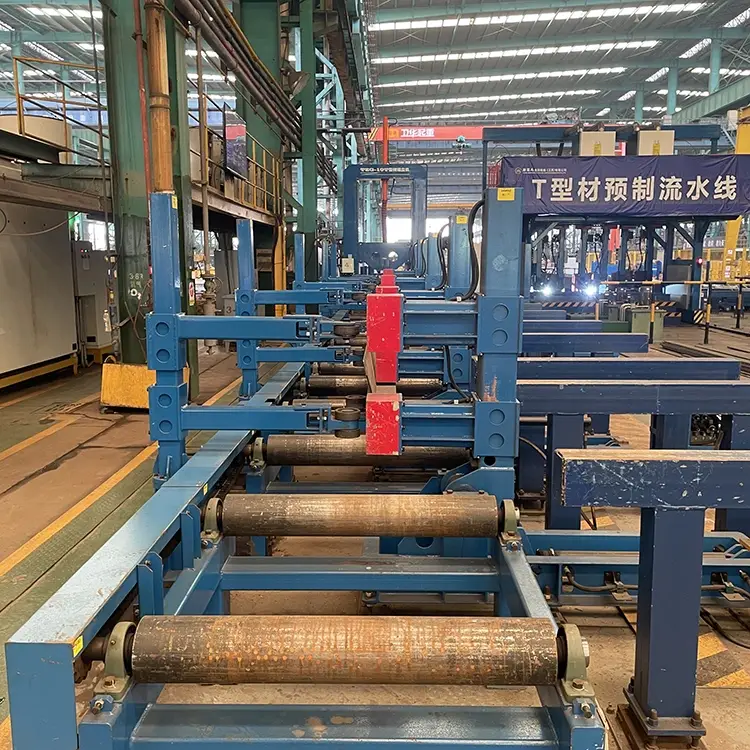

표준 ZHJ3-in 1 H 빔 용접 라인은 하나의 입력 롤러 테이블, 메인 용접 및 직선 스테이션, 출력 롤러 테이블로 구성됩니다. 메인 용접 및 간직 스테이션은 플럭스 복구 장치와 함께 설치되어 플랜지 및 웹 용접 및 클램핑 장치를 포함하여 용접 전원 공급원, 유압 스테이션 및 제어 장치 상자를 포함한 표준 라인.

1. StandardZHJ3-in 1 H 빔 용접 라인

2. 옵션 1 :

고객의 다른 요청에 따라, 우리는 또한 다음과 같이 thezhj3-in 1 h 빔 용접 라인에 대한 구성을 제공합니다.

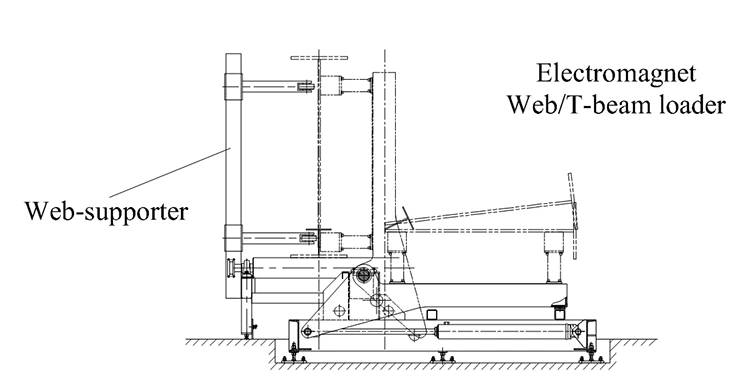

표준 3-in-1 h 빔 용접 라인을 기반으로 한 하나의 웹 로더 세트를 추가합니다. 웹 로더 세트는 4 개 마그넷로드 암과 4pc의 웹 지지자로 구성됩니다. 각 웹 로딩 암에는 2pcs의 자석이 있으며 강철 웹 플레이트를 유지하기위한 2pcs가 있습니다.

3. 옵션 2 :

고객의 다른 요청에 따라, 우리는 또한 다음과 같이 thezhj3-in 1 h 빔 용접 라인에 대한 구성을 제공합니다.

표준 3-in-1 h 빔 용접 라인을 기반으로 한 하나의 웹 로더 세트를 추가합니다. 웹 로더 세트는 4 개 마그넷로드 암과 4pc의 웹 지지자로 구성됩니다. 각 웹 로딩 암에는 2pcs의 자석이 있으며 강철 웹 플레이트를 유지하기위한 2pcs가 있습니다.

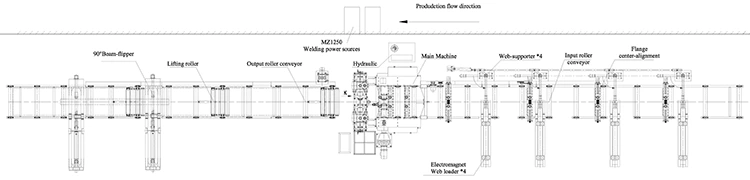

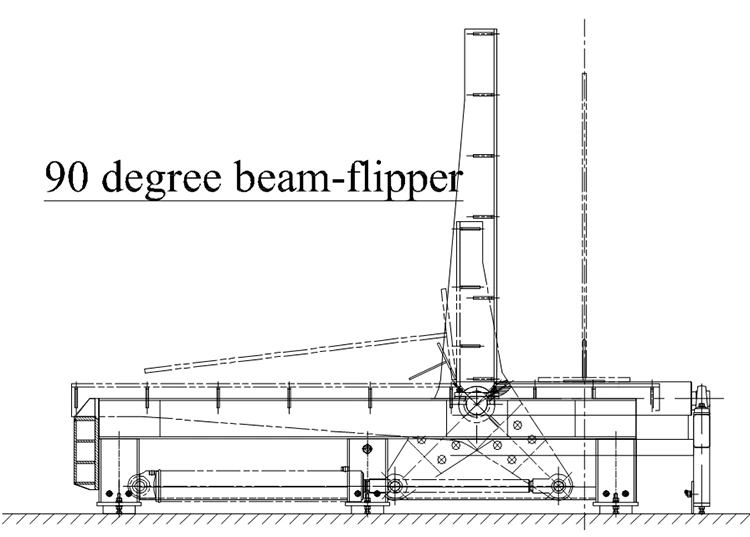

위의 것을 기반으로, 출력 롤러 테이블에 90도 빔 플리퍼 세트를 추가하여 용접 된 빔을 수평 위치로 전복시킬 수 있습니다.

3. 옵션 3 :

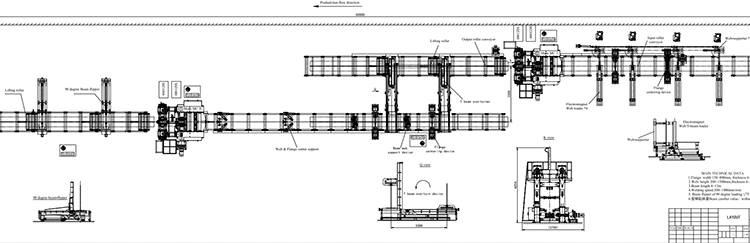

일부 고객은 생산 출력을 늘려야 할 수도 있고 2 세트의 용접 스테이션으로 구성된 용접 라인이 필요할 수 있습니다. 용접 1st 플랜지 및 웹을위한 최초의 용접 스테이션은 T 빔을 형성하여 용접 T- 빔과 2 번째 플랜지를 용접하기위한 두 번째 용접 스테이션입니다.

3.1 표준 3-in-1 h 빔 용접 라인을 기반으로 한 하나의 웹 로더 세트를 추가합니다. 웹 로더 세트가 추가됩니다. 4 개 마그넷로드 암과 4pcs의 웹 서포터로 구성되어 있습니다. 각 웹 로딩 암에는 2pcs의 자석 웹 플레이트가 있습니다.

3.2 T- 빔 전복 1 세트를 T- 빔을 180 도로 돌리고 2nd Flange에 2nd 플랜지에 T- 빔을 2nd 용접 스테이션의 입력 롤러 테이블에 넣습니다.

3.3 용접 된 빔을 수평 위치에서 전복시키기 위해 출력 롤러 테이블에 90도 빔 플리퍼 1 세트를 추가합니다.

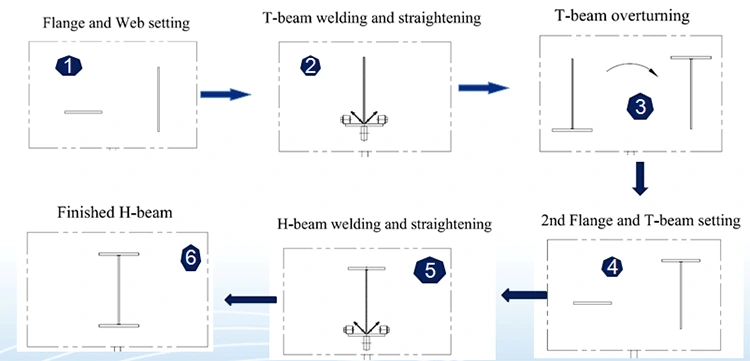

T 빔 및 H- 빔 생산 흐름

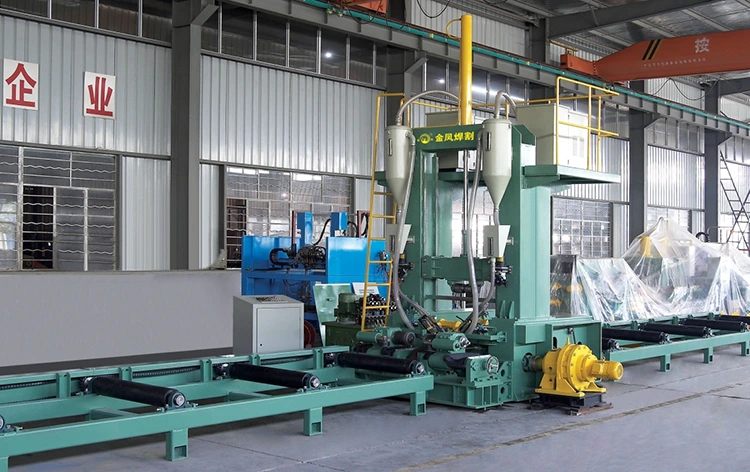

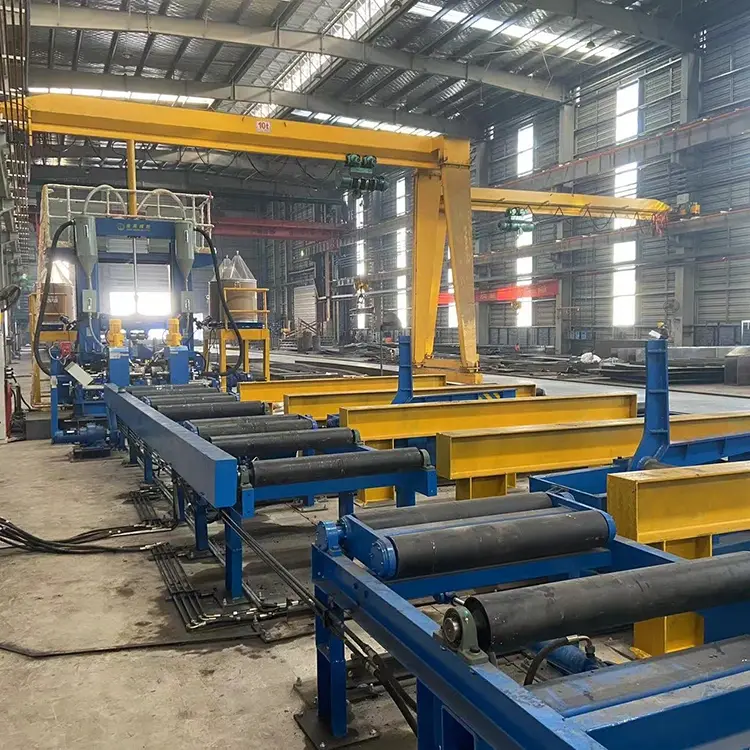

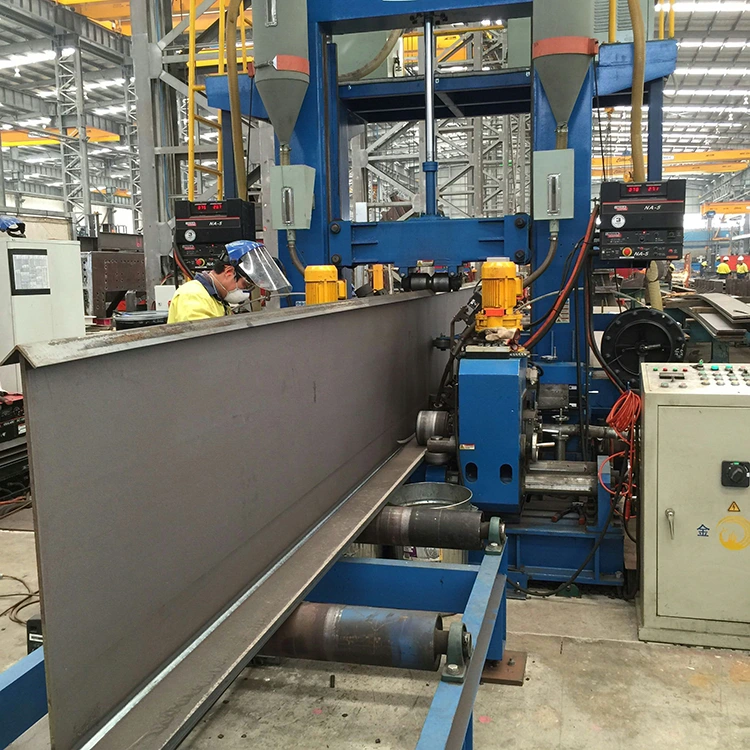

사용자 공장에 설치된 3-in-1 통합 H- 빔 용접 라인
